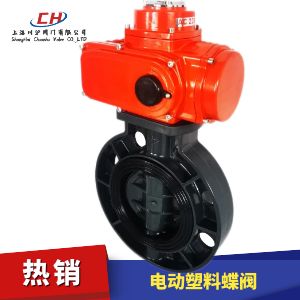

電動塑料蝶閥是一種轉角90°的旋轉類蝶閥，具有重量輕、耐腐蝕性強，被應用于多個領域，如一般的純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等過個行業，品質得到廣大用戶的認可。
附件選型
電動塑料蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
| 名稱 | 材料 |
|---|---|
| 閥體 | UPVC、CPVC、PP |
| 閥芯 | UPVC、CPVC、PP、PTFE |
| 密封面 | FPM、EPDM、NBR |
| 公稱通徑 | DN（mm） | 50～300 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤60℃ | |||
| 適用介質 | 空氣、水、氣體、油品等 | |||
| 公稱通徑 | 外形尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|
| D1 | D | A | H1 | n-φd | ||||
| D1 | JIS | DIN | ANSI | |||||
| 40 | 110 | 105 | 110 | 3.88 | 150 | 161 | 86 | 4-18 |
| 50 | 125 | 120 | 125 | 4.75 | 160 | 161 | 88 | 4-18 |
| 65 | 145 | 145 | 145 | 5.50 | 185 | 161 | 100 | 4-18 |
| 80 | 160 | 160 | 160 | 6.00 | 195 | 161 | 105 | 8-18 |
| 100 | 180 | 180 | 180 | 7.5 | 215 | 161 | 118 | 8-18 |
| 125 | 210 | 210 | 210 | 8.50 | 250 | 161 | 163 | 8-18 |
| 150 | 240 | 240 | 240 | 9.50 | 285 | 188 | 176 | 8-22 |
| 200 | 295 | 290 | 295 | 11.75 | 340 | 188 | 210 | 8-22 |
| 250 | 350 | 355 | 350 | 14.25 | 395 | 268 | 240 | 12-22 |
| 300 | 400 | 400 | 400 | 17.0 | 445 | 268 | 270 | 12-22 |
| 350 | 460 | 445 | 460 | 18.75 | 505 | 268 | 300 | 16-22 |
| 400 | 515 | 510 | 515 | 21.25 | 580 | 268 | 350 | 16-22 |
| 450 | 565 | 565 | 565 | 22.75 | 615 | 268 | 370 | 20-26 |
| 500 | 620 | 620 | 620 | 25.0 | 670 | 268 | 400 | 20-26 |
| 600 | 725 | 730 | 725 | 29.5 | 780 | 268 | 465 | 20-30 |
